Как работает миниатюрный спектрометр

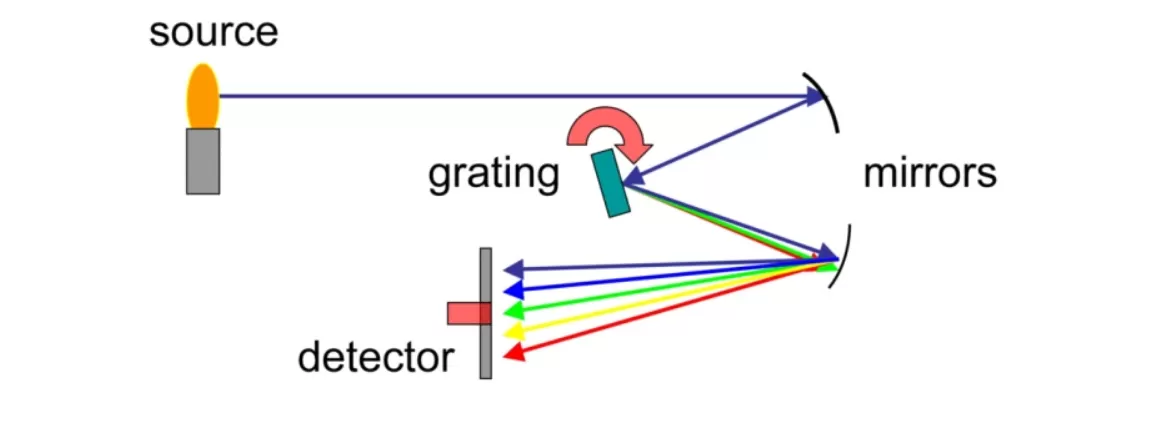

Миниатюрный спектрометр анализирует свет, рассеивая его на отдельные длины волн и измеряя их интенсивность. Вот как это работает шаг за шагом:

• Вход света

  Свет попадает в спектрометр через узкую входную щель, обеспечивая контролируемое освещение.




• Коллимация

  Свет проходит через коллимирующее зеркало, которое преобразует расходящиеся лучи в параллельный луч.




• Дисперсия

  Параллельный луч попадает в дифракционную решетку, где он разделяется на составляющие его длины волн на основе принципа оптической дисперсии.

• Фокусировка

  Фокусирующее зеркало направляет рассеянный свет на матрицу детекторов (например, CMOS или CCD-датчик), где каждый пиксель соответствует определенной длине волны.




• Обнаружение & оцифровка

  Детектор преобразует интенсивность света на каждой длине волны в электронный сигнал. Эти сигналы усиливаются, оцифровываются и передаются на компьютер или встроенную систему.




• Спектральный анализ

  Программное обеспечение Brolight BSV обрабатывает цифровые данные для генерации спектра, отображая интенсивность в зависимости от длины волны. Это позволяет проводить количественный и качественный анализ, например, идентифицировать материалы или измерять концентрации.

Миниатюрные спектрометры Brolight включают оптимизированные оптические конструкции Черни-Тернера, обеспечивающие высокое разрешение, минимальное рассеянное излучение и исключительную чувствительность в диапазонах длин волн UV, VIS и NIR. Компактный форм-фактор и простота интеграции делают их идеальным выбором для портативных, промышленных и OEM-приложений, включая химический анализ, измерение цвета, мониторинг окружающей среды, лазерную обработку, исследование материалов и биомедицинские применения.

Свяжитесь с Brolight сейчас, чтобы испытать будущее спектральных измерений.
