Эксперимент с эффектом гигантского магнитосопротивления

BEX-8511
Эксперимент с эффектом гигантского магнитосопротивления

Эффект гигантского магнитосопротивления (GMR) относится к значительному изменению удельного электрического сопротивления магнитных материалов под внешним магнитным полем. Это квантово-механическое явление происходит в слоистых тонкопленочных структурах, состоящих из чередующихся ферромагнитных и неферромагнитных слоев. Когда магнитные моменты ферромагнитных слоев выровнены параллельно, спин-зависимое рассеяние носителей заряда минимизируется, что приводит к наименьшему сопротивлению. И наоборот, когда магнитные моменты антипараллельны, спин-зависимое рассеяние максимизируется, что приводит к самому высокому сопротивлению.

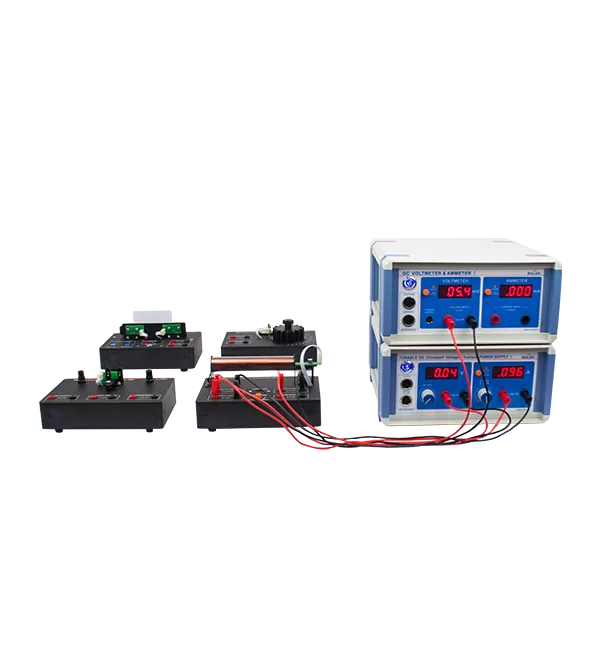

lab equipment list for physics
lab equipment list for physics
lab equipment list for physics
lab equipment list for physics

Особенности эксперимента BEX-8511 Гигантский эффект магнитосопротивления

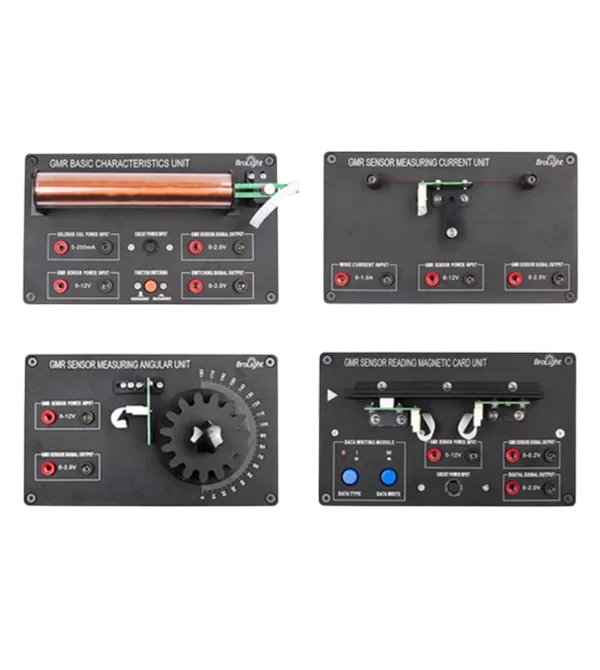

  • Независимые экспериментальные модули:Включает четыре функциональных модуля для измерения основных характеристик GMR, тока, углового смещения и операций чтения/записи магнитной карты.

  • СВсезнающий Эксперимент:Поддерживает семь типов экспериментальных измерений и анализов, включая аналоговые и цифровые характеристики магнитоэлектрического преобразования, свойства магнитосопротивления, ток в проводе, распределение магнитного поля соленоида, угловое смещение и функции чтения/записи магнитных карт.

  • Удобный интерфейс сбора данных:Оснащен четырьмя интерфейсами данных, совместимыми с датчиками напряжения и программным обеспечением сбора данных PASCO, что позволяет собирать данные в реальном времени и эффективно анализировать.

Применение эксперимента BEX-8511 с эффектом гигантского магнитосопротивления

  • Измерьте характеристики магнитоэлектрического преобразования аналогового датчика GMR.

  • Определить кривую магнитосопротивления датчика GMR.

  • Характеристика магнитоэлектрических преобразующих свойств цифрового датчика GMR (переключатель).

  • Составьте карту распределения магнитного поля токопроводящего соленоида с помощью датчика GMR.

  • Измерьте электрический ток в проводе с помощью датчика GMR.

  • Используйте градиентный датчик GMR для измерения углового смещения передач и демонстрации принципа датчиков скорости (скорости) на основе GMR.

  • Реализуйте запись и считывание магнитных карт с помощью датчика GMR.

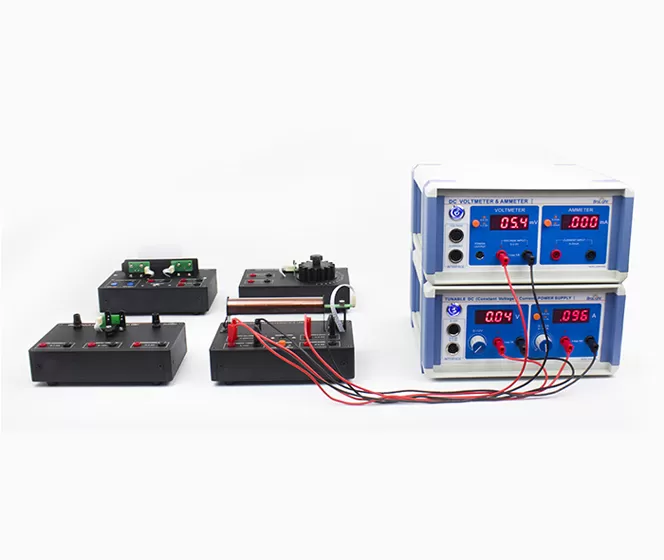

Применение эксперимента BEX-8511 с эффектом гигантского магнитосопротивления

Эксперимент и образцы данных

Determine the magnetoresistance curve of a GMR sensor.
Determine the magnetoresistance curve of a GMR sensor.
Measure electric current in a wire with a GMR sensor.
Measure electric current in a wire with a GMR sensor.
Measure the magnetoelectric conversion characteristics of a GMR analog sensor
Measure the magnetoelectric conversion characteristics of a GMR analog sensor

Технические характеристики эксперимента BEX-8511 Гигантский эффект магнитосопротивления

Нет.

Запчасти

Ключевые параметры

1

Регулируемый источник питания постоянного тока I

Напряжение: 0-12,0 В, плавная регулировка;

Ток: 0-200 мА/0-1000 мА в двух диапазонах

2

Вольтметр/амперметр постоянного тока I

Ток: 2 мА/20 мА в двух диапазонах;

Напряжение: 200 мВ/2 В в двух диапазонах

3

Основной характерный модуль GMR

Расстояние горизонтального перемещения датчика GMR: ≥ 80 мм; Включает измерение GMR и датчика

4

Модуль измерения тока GMR

Ток провода: 0-1 А;

Рабочее напряжение GMR: 0-12 В регулируемое

5

Модуль углового смещения GMR

Шестерня со шкалой 0-180 °;

Рабочее напряжение GMR: 0-12 В регулируемое

6

Модуль GMR магнитной карты R/W

Функция записи: цифровые клавиши ввода 0/1;

Функция чтения: регулируемое рабочее напряжение GMR 0-12 В


Список конфигурации

Нет.

Запчасти

Модель

Кты

1

Регулируемый источник питания постоянного тока I

BEM-5055

1

2

Вольтметр/амперметр постоянного тока I

BEM-5056

1

3

Основной характерный модуль GMR

BEM-5717

1

4

Модуль измерения тока GMR

BEM-5718

1

5

Модуль углового смещения GMR

BEM-5719

1

6

Модуль GMR магнитной карты R/W

BEM-5720

1

7

4 мм банановый штекер кабеля (красный)

BC-105084

4

8

4 мм банановый штекер кабеля (черный)

BC-105083

4

9

Мини 8-контактный кабель

BC-105243

1

10

Шнур питания

BC-105075

2

11

8-контактный интерфейсный кабель

BC-105077

2


Рекомендуемые варианты

  • UI-5400 Программное обеспечение для сбора данных Capstone

  • UI-5000 850 Универсальный интерфейс

  • PS-3211 Беспроводной датчик напряжения (рекомендуется 2 шт.)
