Name: Идеальный Вакуумный Диод Комплексный Эксперимент
Brand: Hangzhou Brolight Technology Co., Ltd.
Availability: InStock

BEX-8510

Идеальный Вакуумный Диод Комплексный Эксперимент

Экспериментный аппарат, основанный на идеальном вакуумном диоде в соленоиде под напряжением, позволяет точно измерять функцию работы электронов вольфрамового катода. Его коаксиальная цилиндрическая конструкция анода обеспечивает равномерное температурное поле и сводит к минимуму краевые эффекты. Эксперимент обеспечивает всестороннее обучение нескольким методам измерения, включая анализ линии Ричардсона и метод магнитного контроля, предлагая при этом ценную практику в передовых методах обработки данных.

Особенности Комплексного эксперимента BEX-8510 Идеальный вакуумный диод

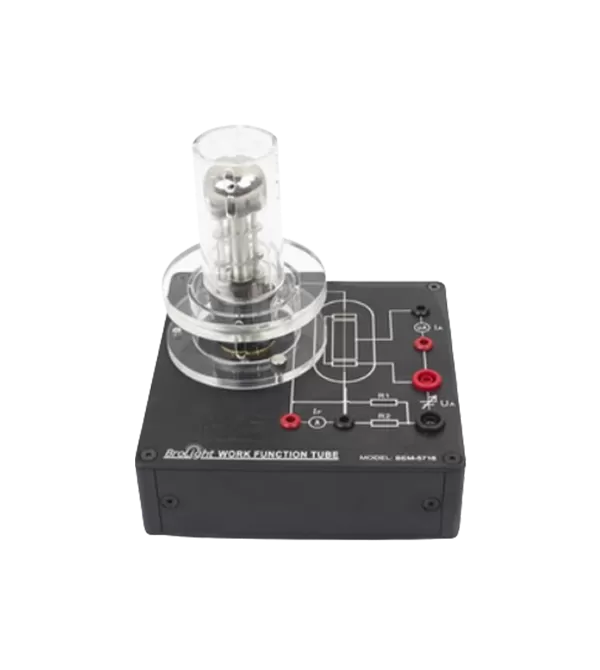

Специальный диодный монтажный блок
Независимо установленный вакуумный диод с прозрачным защитным экраном
Интегрированная электромагнитная катушка
Соленоид на 560 витков для точного выравнивания магнитного поля
Высокая-Точность Единицы Измерения
Усилитель микроамперного уровня с 4,5-разрядным дисплеем (0,1 мкА-20 мА)
Стабильное напряжение питания
Линейный перестраиваемый источник питания (0-160,0 В постоянного тока), без пульсаций
Расширенный сбор данных
Двойные интерфейсы PASCO для сбора данных в реальном времени

Применение комплексного эксперимента BEX-8510 Идеальный вакуумный диод

Определение функции работы электрона металла
Движение электронов в комбинированных электрических и магнитных полях (измерение э/м)
Исследование распределения Ферми-Дирака
Характеристика тока-напряжения идеальных вакуумных диодов

Технические характеристики Комплексного эксперимента BEX-8510 Идеальный вакуумный диод

Нет.	Часть	Технические характеристики
1	Главная консоль	Анодное напряжение: 0-160 В постоянного тока, настраиваемое Диапазон тока анода: 0-20 мА Ток нити накала: 0-800 мА настраиваемый
2	Источник питания постоянного тока	Напряжение: 0-12,0 В настраиваемое Сила тока: 0-1,0 А, настраиваемая
3	Вакуумный диод	Катод: чистый вольфрам Анод: никелевый цилиндр Диапазон тока нити накала: 0,50-0,80 А
4	Соленоид	560 оборотов

Список конфигурации

#	Запчасти	Модель	Кты.
1	Металл Электрон Функция Работы Аппарата	BEM-5715	1
2	Настраиваемый источник питания постоянного тока	BEM-5055	1
3	Идеальное собрание вакуумного диода	BEM-5716	1
4	Катушка соленоида	BC-201026	1
5	2 мм красные банановые провода (в оболочке)	BC-104087	2
6	2 мм черные банановые провода (в оболочке)	BC-104088	2
7	4 мм красный банан свинец	BC-105084	1
8	4 мм черный банан свинец	BC-105083	1
9	Свинец из черного банана 4 мм (в оболочке)	BC-105073	1
10	Красный банановый свинец 4 мм (в оболочке)	BC-105074	1
11	Шнур питания	BC-105075	1
12	8-контактный интерфейсный кабель	BC-105077	2

Примеры экспериментальных данных

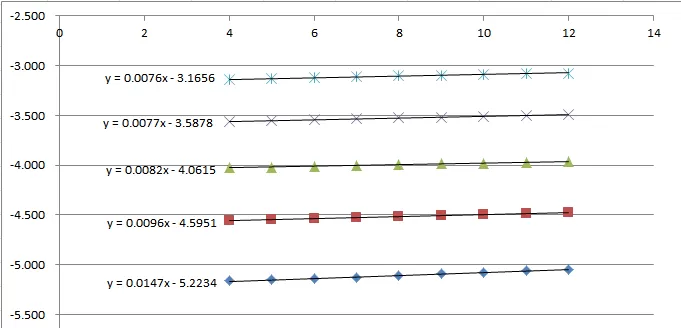

Эксперимент 1: Определение рабочей функции

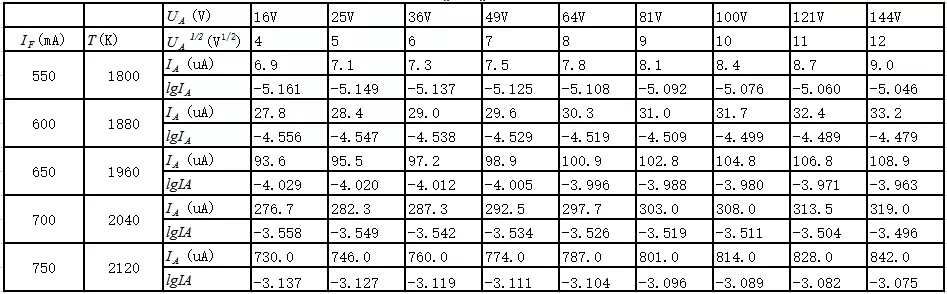

Таблица 1: Характеристики анодного тока в зависимости от напряжения и температуры

Experimental Data Examples

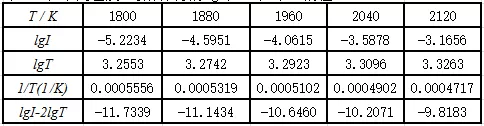

Таблица 2: Параметры анализа Ричардсона

Experimental Data Examples

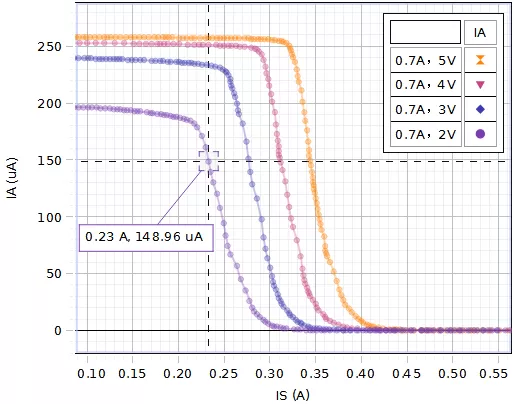

Эксперимент 2: Измерение отношения заряда к массе

Experimental Data Examples

Эксперимент 3: Исследование распределения Ферми-Дирака

Experimental Data Examples

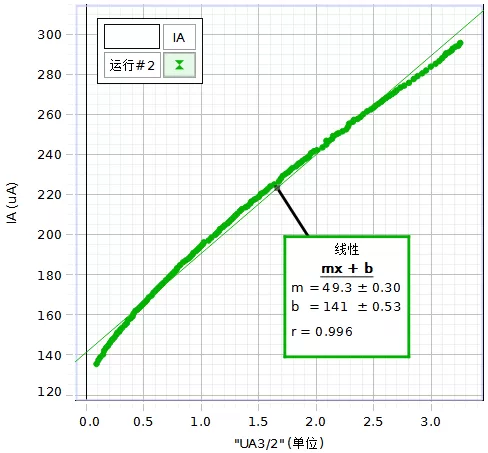

Эксперимент 4: Диод I-V Характеристика

Experimental Data Examples

Рекомендуемые варианты

UI-5400 Программное обеспечение для сбора данных Capstone
UI-5000 850 Универсальный интерфейс
PS-3211 Беспроводной датчик напряжения (2 шт.)
